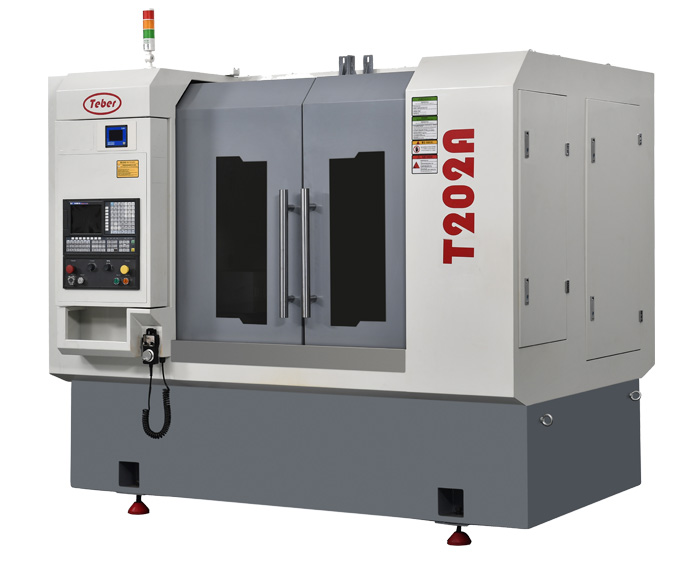

T202A數控端面外圓磨削專機

主要功能特點：

1、采用磨床專用控制系統，兩軸進口高精度滾珠絲杠，進口軸承支撐；頭架結構：A型固定式，B型定活兩用，C型精密電主軸回轉結構，D型力矩主軸回轉結構；X、Z軸采用精密滾柱導軌，電氣采用施耐德電器控制。機床具有砂輪自動修正及補償功能，外接1μm波段補償開關、安全急退保護等功能。

2、本機床具有重復定位精度高、磨削穩定性強、表面粗糙度值低；操作簡便、易學易上手、便于實現自動化加工等優點;廣泛適用于端面、外圓或成型面同時磨削及圓柱圓錐面等外圓零件的高效磨削。

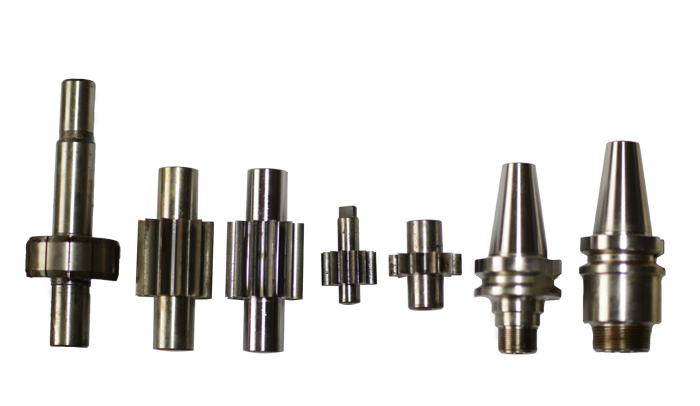

加工零件圖片

技術參數

技術參數		規格
中心高	Center high	135mm
兩頂尖中心距	Two top center distance	750mm
磨削直徑范圍	Grinding diameter range	Ф8~Ф200mm
砂輪尺寸范圍	Grinding wheel size range	Ф400×（25~80）×Ф203mm
砂輪線速度	Grinding wheel speed	≤45m/s （可選≤60m/s、≤90m/s、≤120m/s）
砂輪電機功率	Grinding wheel motor power	4kW
頭架電機功率	Head motor power	400W（伺服電機）
工件最大重量	Max weight of the workpiece	≤50kg
工作臺縱向移動量	Length of movement of the table	≥920mm
砂輪架進給速度	Grinding wheel feed speed	0.01~6000mm/min
頭架撥盤轉速(無級變速)	Head carriage speed（stepless speed)	0~400r/min
頭架莫氏錐度	Head frame Mohs taper	MT5
尾架套筒行程	Tailstock sleeve travel	50mm
尾架莫氏錐度	Tailstock Mohs taper	MT4
工作精度圓度	Working accuracy roundness	≤1.5μm
尺寸一致性	Dimensional consistency	≤3μm/315mm
表面粗糙度	Surface roughness	Ra0.1~0.4μm
X軸重復定位精度	X- axis repeat positioning accuracy	≤1.5μm(50次)
Z軸重復定位精度	Z-axis repeat positioning accuracy	≤2.0μm(50次)
執行標準	Implementation of standards	Q/320281BGF01-2016 GB/T4685-2007
機床重量	Machine weight	3400kg
機床外形尺寸(L×W×H)	Machine dimensions (L×W×H)	2400×1800×2080mm
標準配置Standard Configuration
GSK986GS數控磨床系統GSK986GS CNC Grinding Machine System
電氣柜熱交換器Electric cabinet heat exchanger
磁性過濾冷卻Magnetic fiter cooling
中原精密端面對刀儀ZY precision end face knife
液壓站及腳踏開關hydraulic station and foot switch
可選配置Optional Configuration
FANUC 0i-F/G數控磨床系統FANUC 0i-F /G CNC Grinding Machine System
SIEMENS 828D數控磨床系統SIEMENS 828D CNC Grinding Machine System
中原精密徑向外圓量儀ZY precision radial excircle meter
馬波斯徑向外圓量儀MARPOSS radial excircle meter
油霧機 oil mist machine
軸向浮動長度測量儀Axial floating length measuring instrument
